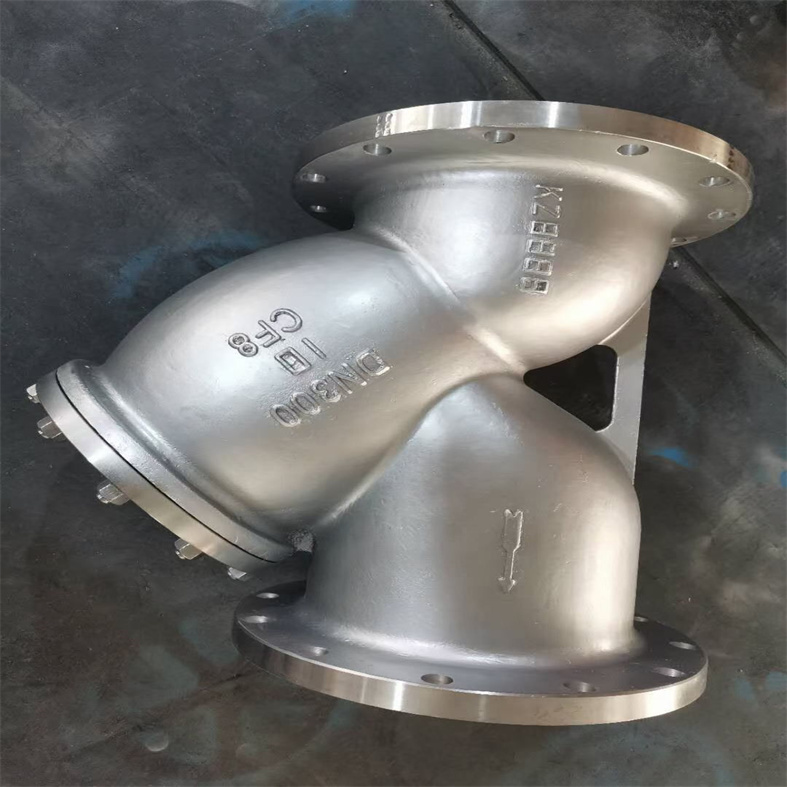

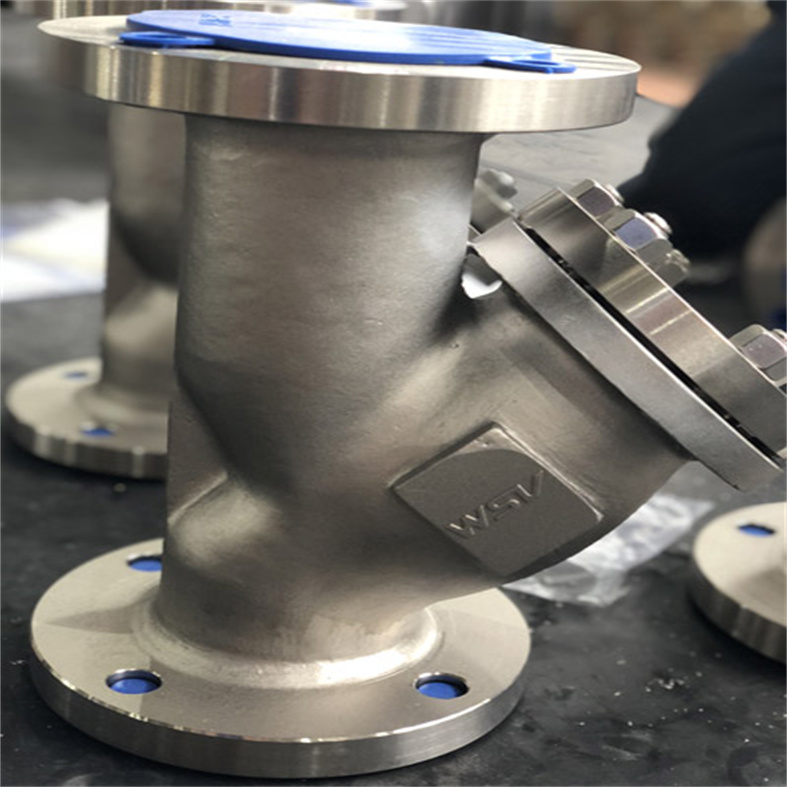

GL41H不銹鋼Y型過濾器在化工廠管道應用案例
GL41H不銹鋼Y型過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。
一、GL41H不銹鋼Y型過濾器在化工廠管道應用案例核心結構與工作原理
Y型過濾器以“Y"字型結構設計為核心，由進口、出口和過濾筐組成。流體從主管流入后，雜質被濾網攔截并沉積于濾筒底部，清潔流體從出口排出。其工作原理基于物理攔截：
過濾過程：流體通過濾網時，固體雜質被截留，濾網孔徑可根據需求設計（如通水網18-30目、通氣網40-100目、通油網100-480目）。
排污機制：底部設計排污口，可通過旋開螺塞或法蘭蓋快速排除沉積雜質，減少停機時間。
壓差監測：部分型號配備壓差開關，當進出口壓差達到設定值時，觸發清洗或報警，確保過濾效率。
二、GL41H不銹鋼Y型過濾器在化工廠管道應用案例核心優勢
高效過濾與保護
攔截鐵銹、焊渣、顆粒物等雜質，防止下游設備（如泵、閥門、儀表）因磨損或堵塞而失效。
案例：某化工廠因未安裝過濾器，導致減壓閥閥芯被焊渣卡死，引發系統超壓事故；加裝Y型過濾器后，故障率降低90%。
結構緊湊，安裝靈活
Y型設計：流體阻力小，雜質易沉積于底部，便于清理。
連接方式：支持螺紋連接（DN≤100）和法蘭連接（DN15-DN500），適應不同管道布局。
安裝方向：需按閥體箭頭指示安裝，確保濾網朝下，避免反向?qū)е滦孤┗蜻^(guò)濾效率下降。
耐腐蝕與長壽命
材質選擇：濾網常用不銹鋼（304/316L），閥體可選鑄鐵、碳鋼或不銹鋼，適應水、油、氣及腐蝕性介質。
溫度范圍：一般適用介質溫度≤225℃，高壓型號可承受4.0MPa壓力。
維護便捷
濾網可拆卸：支持在線清洗或更換，無需專業工具，10分鐘內即可完成維護。
排污口設計：簡化清理流程，減少系統停機時間。
三、GL41H不銹鋼Y型過濾器在化工廠管道應用案例典型應用場景
工業管道系統
化工領域：過濾腐蝕性介質（如燒堿、硫酸），保護閥門及設備免受化學侵蝕。
石油行業：攔截油品中的顆粒雜質，防止噴嘴堵塞，提升燃燒效率。
電力行業：過濾循環水中的雜質，防止換熱器結垢，提高系統能效。
暖通空調（HVAC）系統
安裝在空調循環水管道中，過濾鐵銹、泥沙等雜質，延長設備壽命，降低能耗。
案例：某商業綜合體空調系統因未安裝過濾器，導致冷凝器結垢，能效下降20%；加裝后恢復設計能效。
民用領域
家庭用水：作為前置過濾器，攔截自來水中的大顆粒雜質，保護洗衣機、熱水器等設備。
燃?xì)庀到y(tǒng)：安裝在燃?xì)夤艿肋M(jìn)口端，防止雜質進入燃?xì)獗砘蛟罹撸嵘褂冒踩浴?/p>
消防系統
安裝在減壓閥、泄壓閥或報警閥組進口端，清除介質中的雜質，確保閥門及設備正常運行。
GL41H不銹鋼Y型過濾器在化工廠管道應用案例結構特點
1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便。可根據用戶需要設置過濾網的目數。
GL41H不銹鋼Y型過濾器在化工廠管道應用案例
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
1 | 過濾器 | Y型過濾器 GL41H-16P DN50 PN16 進法蘭到出法蘭長度：220MM 法蘭螺栓孔中心距125MM 4個螺絲孔，螺絲孔大小18MM 介質：水 目數60-80 | 臺 | 6 |
1 | 過濾器 | Y型過濾器 GL41H-16P DN65 PN16 進法蘭到出法蘭長度：250MM 法蘭螺栓孔中心距145MM 4個螺絲孔，螺絲孔大小18MM 介質：水 目數60-80 | 臺 | 6 |
濾網目數
| 目數 | 孔徑mm | 粒度μm | 目數 | 孔徑mm | 粒度μm | 目數 | 孔徑mm | 粒度μm |
| 4 | 4.75 | 4750 | 50 | 0.3 | 297 | 650 | 0.021 | 21 |
| 5 | 4 | 3900 | 60 | 0.25 | 250 | 800 | 0.019 | 19 |
| 6 | 3.35 | 3350 | 70 | 0.212 | 1000 | 0.015 | 15 | |
| 7 | 2.8 | 2800 | 80 | 0.18 | 178 | 1100 | 0.013 | 13 |
| 8 | 2.36 | 2360 | 100 | 0.15 | 150 | 1300 | 0.011 | 11 |
| 10 | 2 | 2000 | 120 | 0.125 | 124 | 1600 | 0.01 | 10 |
| 12 | 1.7 | 1700 | 140 | 0.106 | 104 | 1800 | 0.008 | 8 |
| 14 | 1.4 | 1400 | 170 | 0.09 | 89 | 2000 | 0.0065 | 6.5 |
| 16 | 1.18 | 1180 | 200 | 0.074 | 74 | 2500 | 5.5 | |
| 18 | 1 | 880 | 230 | 0.063 | 61 | 3000 | 5 | |
| 20 | 0.85 | 840 | 270 | 0.053 | 53 | 3500 | 4.5 | |
| 25 | 0.71 | 710 | 300 | 0.04 | 48 | 4000 | 3.4 | |
| 30 | 0.6 | 590 | 325 | 0.045 | 44 | 5000 | 2.7 | |
| 35 | 0.5 | 500 | 400 | 0.038 | 38 | 6000 | 2.5 | |
| 40 | 0.425 | 420 | 460 | 0.03 | 30 | 7000 | 1.25 | |
| 45 | 0.355 | 350 | 540 | 0.026 | 26 |
GL41H不銹鋼Y型過濾器在化工廠管道應用案例技術參數
| 殼體材質 | 黃銅 | 碳鋼 | 不銹鋼 |
| 公稱通徑 | 15～500mm | ||
| 濾框?yàn)V網材質 | 不銹鋼 | ||
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | -30℃~180℃ | -80℃~425℃ | -80℃~450℃ |
| 公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 過濾精度（目/in） | 10~300 | ||
閥體 2.濾芯網 3.密封件 4.濾網蓋
外形結構圖
GL41H不銹鋼Y型過濾器在化工廠管道應用案例主要外形尺寸
| DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
| 15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
| 20 | 3/4 | 145 | 70 | 150 | 3 | ||
| 25 | 1 | 160 | 80 | 160 | 3.8 | ||
| 32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
| 40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
| 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
| 65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
| 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
| 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
| 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
| 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
| 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
| 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
| 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
| 350 | 14 | 700 | 640 | 1150 | 312 | ||
| 400 | 16 | 800 | 700 | 1360 | 500 | ||
| 450 | 18 | 850 | 790 | 1480 | 700 | ||
| 500 | 20 | 900 | 875 | 1650 | 900 | ||
外形結構圖
GL41H不銹鋼Y型過濾器在化工廠管道應用案例使用說明
本過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。
化工廠的生產系統中，流體介質的穩定輸送與清潔度直接關系到設備運行安全和產品質量，而Y型過濾器作為管道系統中的關鍵過濾裝置，在化工廠中扮演著重要角色。它能夠有效攔截流體中的顆粒雜質、鐵銹等污染物，防止管道堵塞、閥門磨損，保障化工生產的連續性。在眾多流體過濾設備中，Y型過濾器憑借其結構簡單、過濾效率高、維護方便等特點，成為化工廠的常見選擇，源通管閥件生產的Y型過濾器更是適配多種化工場景，為生產保駕護航。
在化工生產的不同環節，如反應釜進料管道、換熱器冷卻系統、蒸餾塔輸送管道等，Y型過濾器都能發揮作用。化工廠中，流體介質可能含有顆粒狀雜質、膠體或其他污染物，若不經過過濾直接進入設備，極易導致管道堵塞、儀表失靈甚至設備損壞，而Y型過濾器通過內部的濾筒結構，可高效攔截這些雜質，確保流體純凈度，減少因雜質引發的生產故障。
Y型過濾器在化工廠的安裝需遵循規范流程，以保證其過濾效果和使用壽命。安裝前，需對管道進行清潔，清除內部殘留的焊渣、鐵銹、泥沙等雜物，避免雜質進入Y型過濾器造成濾筒堵塞或內部件磨損。同時，需確認Y型過濾器的規格參數（如公稱通徑、壓力等級）與管道系統匹配，確保其能承受系統工作壓力，適配流體介質的特性。
安裝時，需注意Y型過濾器的安裝方向，通常設備上會標注流體流向箭頭，安裝時應保證介質流向與箭頭方向一致，避免因反向安裝導致過濾效果下降或?yàn)V筒受力不均。連接管道時，建議使用法蘭連接或螺紋連接，并確保連接處密封良好，可通過涂抹密封膠或使用高質量密封墊片實現，防止介質泄漏。安裝完成后，需關閉進出口閥門，進行壓力測試，檢查有無泄漏點，確認管道和Y型過濾器無異常后，方可投入試運行。
日常維護是延長Y型過濾器使用壽命的關鍵。化工廠應建立定期維護計劃，定期檢查Y型過濾器的濾筒是否清潔，進出口閥門是否靈活，密封部位有無老化或泄漏。若發現濾筒表面附著較多雜質，需及時清理：關閉進出口閥門，排空管道內流體，拆卸Y型過濾器上蓋，取出濾筒，用清水或?qū)Ｓ们逑磩_洗濾筒，去除雜質后重新安裝，確保密封良好。定期對Y型過濾器的密封件進行檢查，若發現老化、破損，應及時更換，防止因密封失效導致介質泄漏或過濾效果下降。
化工廠環境下，Y型過濾器的選擇需結合具體介質特性，源通管閥件的Y型過濾器通過優化內部結構和選用耐腐材料，適配多種化工流體環境，為生產系統提供可靠保障。正確的安裝與規范的維護，能有效發揮Y型過濾器的過濾作用，減少生產故障，保障化工生產的穩定與安全。
四、GL41H不銹鋼Y型過濾器在化工廠管道應用案例選型與安裝指南
選型要點
過濾精度：根據介質雜質大小選擇目數（如30-40微米可攔截大部分顆粒）。
流量需求：確保過濾器通徑與管道匹配，避免壓降過大（建議壓降≤0.02MPa）。
材質兼容性：根據介質腐蝕性選擇濾網材質（如強酸介質需選用哈氏合金濾網）。
認證標準：優先選擇通過ISO、CE認證的產品，確保符合安全規范。
GL41H不銹鋼Y型過濾器在化工廠管道應用案例安裝規范
位置選擇：優先安裝在設備進口端，確保雜質在進入前被濾除。
方向確認：按閥體箭頭指示安裝，避免反向?qū)е滦孤┗蜻^(guò)濾效率下降。
固定方式：使用專業工具緊固法蘭螺栓，防止松動引發泄漏。
排污管理：定期檢查排污口，根據壓差或時間清理雜質（建議每月清洗一次）。
維護建議
定期檢查：每月檢查濾網堵塞情況，根據壓差或時間清理。
清洗方法：旋開閥蓋，取出濾網，用清水沖洗后重新裝入。
密封檢查：定期更換密封墊片，防止泄漏（建議每年更換一次）。
五、GL41H不銹鋼Y型過濾器在化工廠管道應用案例市場趨勢與創新
智能監測技術
部分型號集成壓差傳感器，實時監測濾網堵塞情況，并通過APP或控制系統提醒維護。
案例：某品牌智能過濾器可提前7天預測濾網更換時間，減少非計劃停機。
環保材料升級
開發無鉛黃銅合金，滿足飲用水系統對重金屬析出的嚴格標準（如NSF61認證）。
案例：某企業推出的無鉛Y型過濾器，鉛析出量低于0.001mg/L，符合歐盟標準。
模塊化設計
濾網與閥體采用快拆結構，支持在線更換，減少系統停機時間（如某型號更換濾網僅需5分鐘）。
案例：某工業園區采用模塊化過濾器，年維護成本降低40%。
