石油化工泵用藍式過濾器選用應用案例

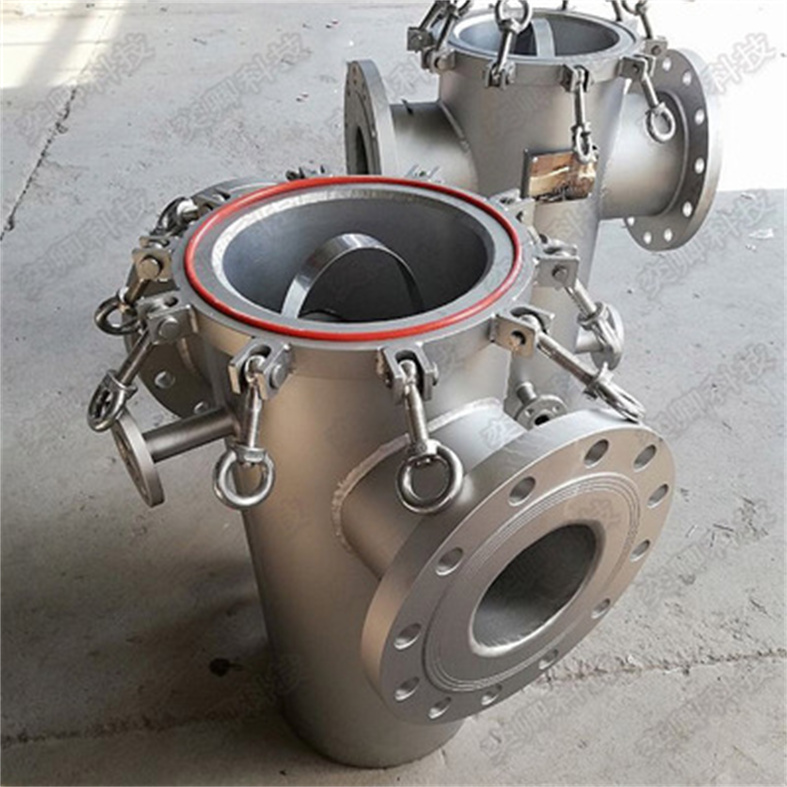

SRB14直通籃式過濾器是工業生產中的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。直通平底籃式過濾器是一種采用SH/T 3411-2017《石油化工泵用過濾器選用、檢驗及驗收規范》標準設計制造的提籃式過濾器，其主要由筒體、接管、底板、濾籃、法蘭、法蘭蓋及緊固件等組成，其中筒體為管件或由鋼板卷制，并在它的左右兩側分別設置有進、出料接管，筒體內部活動放置有濾籃，當介質由入口通過中筒進入到濾藍后，其中的固體雜質顆粒被阻擋在濾筒內，而潔凈的物料則能通過不銹鋼濾網由出口排出，當需要清洗時，只要旋開筒體底部排放絲堵，排凈流體，然后拆卸頂部法蘭蓋，取出濾籃，洗凈后重新裝入即可。籃式過濾器是一種廣泛應用于工業流體系統的過濾設備，主要用于去除液體或氣體中的固體顆粒雜質，保護下游設備免受磨損、堵塞或腐蝕。以下是關于籃式過濾器的詳細解析：

一、石油化工泵用藍式過濾器選用應用案例籃式過濾器種類 過濾器

根據結構、材質和應用場景，籃式過濾器可分為以下類型：

按安裝方式：

立式籃式過濾器：垂直安裝，適用于空間有限的場合。

臥式籃式過濾器：水平安裝，便于維護和清理。

快開籃式過濾器：去除液體或氣體中的固體顆粒雜質

提藍式過濾器：去除液體或氣體中的固體顆粒雜質

杠桿快開籃式過濾器：操作過程提出濾籃進行清洗即可

按材質：

金屬籃式過濾器：如不銹鋼（304、316L）、碳鋼、鑄鐵等，適用于高溫高壓或腐蝕性介質。

塑料籃式過濾器：如PVC、PP、PVDF等，適用于化工、水處理等腐蝕性環境。

按過濾精度：

粗濾型：過濾精度100-500μm，用于初步過濾大顆粒雜質。

精濾型：過濾精度1-100μm，用于精密過濾微小顆粒。

按功能：

普通籃式過濾器：單一過濾功能。

自清洗籃式過濾器：配備反沖洗或刮刀裝置，可自動清理濾網。

二、籃式過濾器標準

籃式過濾器的設計、制造和測試需符合以下國際及行業標準：

API 1583：石油、天然氣行業過濾器標準。

ASME B16.34：閥門壓力-溫度額定值標準（適用于法蘭連接過濾器）。

ISO 5948：工業用過濾器性能測試方法。

GB/T 14382：中國國家標準《管道用籃式過濾器》。

DIN 24550：德國工業標準，規定過濾器結構和尺寸。

三、石油化工泵用藍式過濾器選用應用案例籃式過濾器結構

籃式過濾器主要由以下部件組成：

殼體：分為上蓋和下筒體，通過法蘭或快開連接，材質根據介質選擇。

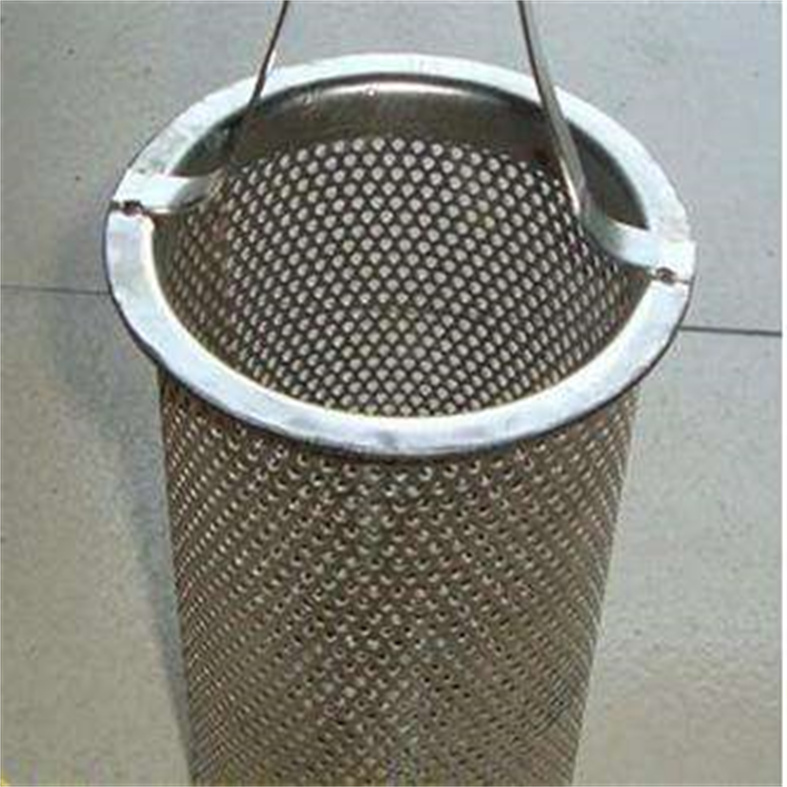

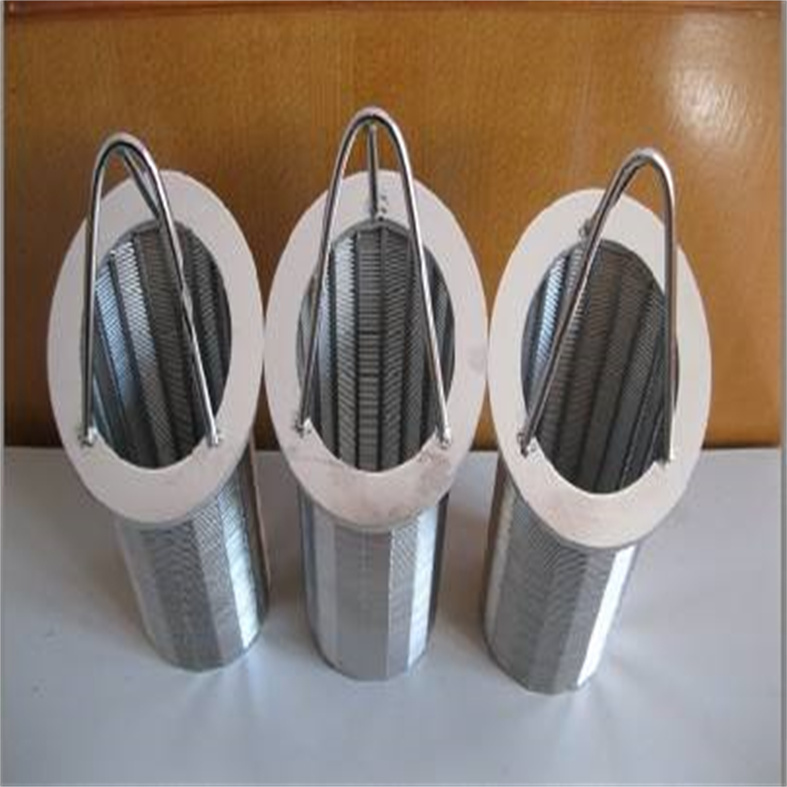

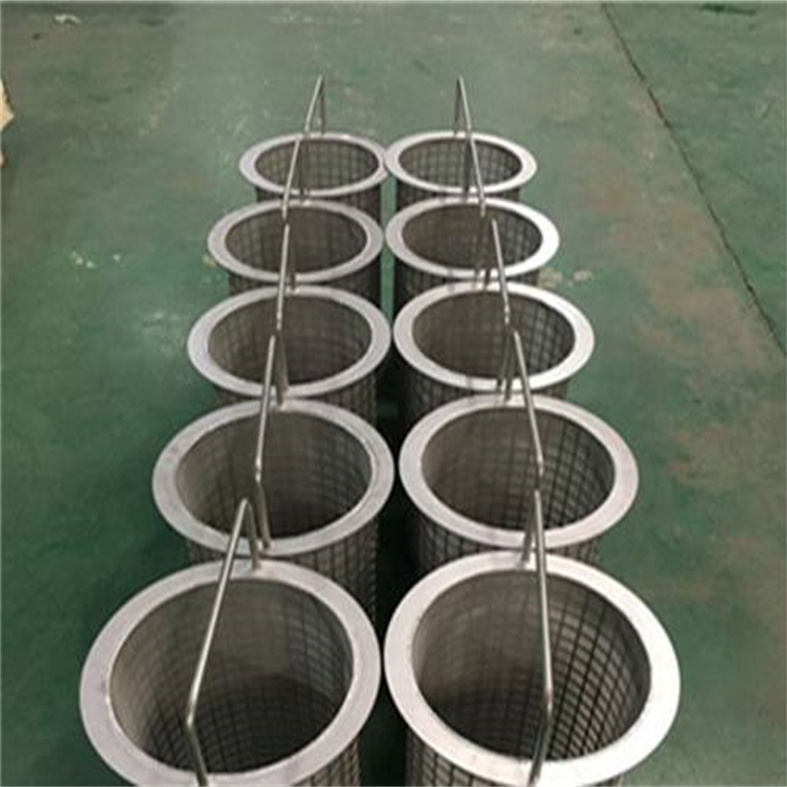

濾籃：核心過濾部件，通常為圓柱形，材質與殼體匹配，表面開孔或編織濾網。

支撐結構：濾籃底部或側面設置支撐架，防止變形。

排污口：位于殼體底部，用于排放截留的雜質。

密封件：如O型圈、墊片，確保無泄漏。

可選附件：壓力表、差壓變送器（監測壓差）、排氣閥等。

四、石油化工泵用藍式過濾器選用應用案例籃式過濾器工作原理

過濾階段：流體從進口進入過濾器，大顆粒雜質被濾籃攔截，清潔流體從出口流出。

壓差監測：當濾籃堵塞時，進出口壓差增大，觸發報警或自動清洗（自清洗型）。

清理階段：

手動清理：關閉閥門，打開上蓋，取出濾籃清洗。

自動清理：通過反沖洗、刮刀或振動裝置清除濾網表面雜質。

五、石油化工泵用藍式過濾器選用應用案例籃式過濾器功能

保護設備：防止雜質進入泵、閥門、儀表等精密設備，延長使用壽命。

提高系統效率：減少因堵塞導致的流量下降或壓力損失。

保障產品質量：在食品、制藥等行業，確保介質純凈度。

環保與安全：防止雜質排放污染環境或引發安全事故。

六、石油化工泵用藍式過濾器選用應用案例籃式過濾器選型要點

介質特性：

腐蝕性：選擇耐腐蝕材質（如316L不銹鋼、PVDF）。

粘度：高粘度介質需選用大流量、低壓差設計。

溫度：高溫介質需考慮熱膨脹和密封材料耐溫性。

流量與壓差：

根據系統流量計算過濾器通徑，確保壓降在允許范圍內（通常≤0.02MPa）。

過濾精度：

根據下游設備要求選擇濾網目數或孔徑（如50μm、100μm）。

安裝方式：

空間限制：立式或臥式選擇。

維護頻率：快開結構便于快速清理。

附加功能：

是否需要自動清洗、壓差報警或遠程監控。

七、石油化工泵用藍式過濾器選用應用案例籃式過濾器應用領域

石油化工：原油過濾、催化劑回收、聚合物生產。

水處理：市政供水、工業廢水處理、海水淡化預處理。

食品飲料：啤酒、果汁、乳制品過濾，確保無菌生產。

制藥行業：藥液、注射用水過濾，符合GMP標準。

電力行業：鍋爐給水、冷卻水過濾，防止熱交換器結垢。

造紙與紡織：紙漿、染料過濾，提高產品質量。

冶金與礦山：高爐煤氣、礦漿過濾，保護設備免受磨損。

石油化工泵用藍式過濾器選用應用案例總結

籃式過濾器以其結構簡單、過濾效率高、維護方便等優點，成為工業流體系統中的設備。選型時需綜合考慮介質、流量、壓差、材質及附加功能，以確保其長期穩定運行并滿足工藝要求。

藍式過濾器的主要標準包括以下幾點：

一、濾清器的效率：

藍式過濾器應該具備高效過濾的能力，能有效去除水中的雜質、污染物和有害物質，提供清潔健康的飲用水。

二、濾芯的材質：

藍式過濾器的濾芯應該采用符合衛生要求的食品級材料，確保過濾的水質安全，不會對水質產生污染。

三、過濾流量：

藍式過濾器應該具備較大的過濾流量，能夠滿足日常飲用及烹飪的需求。

四、過濾壽命：

藍式過濾器的濾芯壽命應該較長，能夠持續提供高效過濾的水質，減少更換濾芯的頻率。

五、安裝便捷性：

藍式過濾器應該設計簡單，安裝方便，能夠適應不同的水龍頭尺寸和安裝環境。

六、過濾效果監測：

藍式過濾器應該具備過濾效果的監測功能，能夠及時提醒用戶更換濾芯，保證過濾效果。

七、售后服務：

藍式過濾器的生產商應該提供完善的售后服務，包括濾芯的購買、更換及維修等，以保證用戶的使用體驗。

石油化工泵用藍式過濾器選用應用案例產品特點

1、過濾精度高，可根據客戶需求配置過濾網的精細度。
2、工作原理簡單、結構也不復雜，容易安裝、拆卸和維護。
3、設備易損件少，無耗材，運行維護費用低，操作管理簡單。
4、穩定生產工藝流程，保護儀器儀表和機械設備，維護生產的安全和穩定。
5、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成。

結構分析圖

石油化工泵用藍式過濾器選用應用案例零部件材料

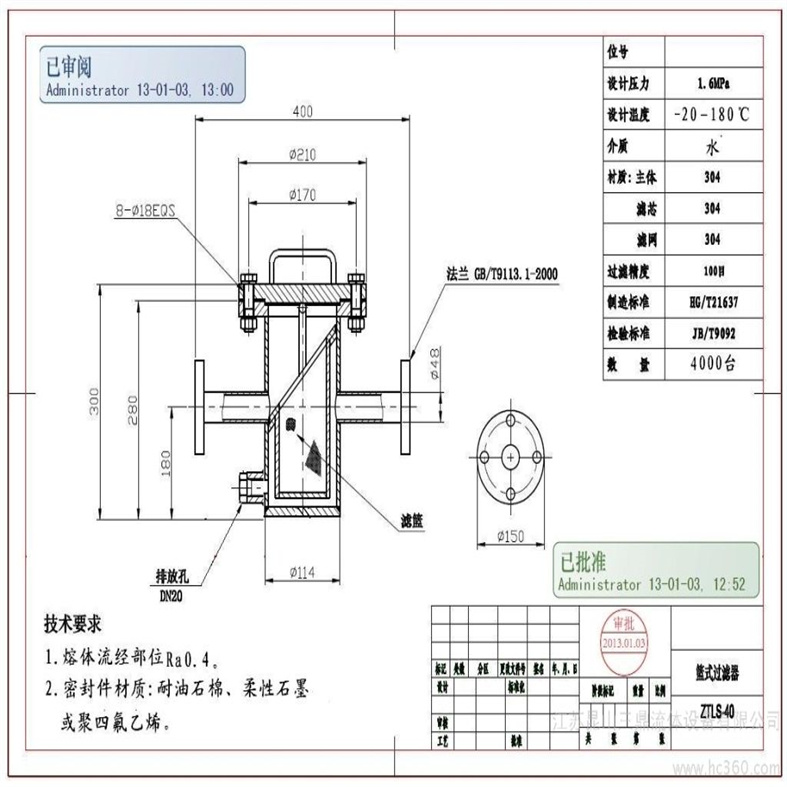

外形結構圖

石油化工泵用藍式過濾器選用應用案例主要外形尺寸（直通藍式）

主要外形尺寸（高低藍式）

拆卸濾網說明

石油化工泵用藍式過濾器選用應用案例籃式過濾器如何安裝？

籃式過濾器的安裝是一個相對復雜但重要的過程，需要確保安裝的準確性和安全性，以下是詳細的籃式過濾器安裝步驟，供您參考：
一、前期準備
確認籃式過濾器的型號、規格和性能參數，確保其符合系統設計和使用要求。
檢查籃式過濾器的外觀，確認其無明顯損壞、變形或銹蝕現象。
準備安裝所需的工具和材料，如扳手、螺絲刀、密封膠、密封墊圈、法蘭等。
二、安裝位置選擇
根據系統設計和流體流向，選擇合適的位置安裝籃式過濾器。通常，籃式過濾器應安裝在需要保護的設備（如泵、壓縮機、閥門等）之前，以確保所有進入下游設備的流體都經過過濾。
考慮籃式過濾器的維護和清洗方便性，選擇易于接近和操作的位置。
三、安裝步驟
計算管道口徑和選用合適的籃式過濾器。根據管道的實際口徑和流量要求，選擇合適的籃式過濾器，以確保過濾效果和系統正常運行。
安裝管道支架并確定管道的水平度和垂直度。使用管道支架將管道固定在預定位置，并調整管道的水平度和垂直度，以確保籃式過濾器能夠水平安裝并穩定運行。

石油化工泵用藍式過濾器選用應用案例

在管道中安裝閥門和流量計等配件，并連接好進出口管道。根據系統設計和使用要求，在管道中安裝必要的閥門和流量計等配件，并連接好進出口管道，以便于控制和監測流體流量和過濾效果。
將籃式過濾器和密封墊圈等配件按照圖紙要求正確連接到流量計進口處。將籃式過濾器與管道連接法蘭對齊，并在連接處涂抹密封膠或安裝密封墊圈，以確保連接處密封良好。
檢查連接部分是否密封，并確認閥門是否安裝正確，其他部件是否牢固。使用扳手等工具將籃式過濾器與管道連接法蘭緊固，并檢查連接部分是否密封良好。同時，確認閥門等配件的安裝位置和方向是否正確，其他部件是否牢固可靠。
打開進口和出口閥門，用水進行試運行，并觀察流量計讀數的變化，檢查是否有滲漏現象。在試運行過程中，觀察流量計讀數的變化，以判斷籃式過濾器的過濾效果和流體流量是否正常。同時，檢查連接部分是否有滲漏現象，如有滲漏應及時處理。
根據現場使用情況以及安全因素，設置好安全閥和排污閥等配件。根據系統設計和使用要求，在籃式過濾器上安裝安全閥和排污閥等配件，以確保系統的安全運行和過濾效果。
四、注意事項
在安裝過程中，應確?；@式過濾器的進出口方向與閥體上的箭頭方向保持一致，以保證流體按照正確的路徑通過過濾器。
在連接管道時，應確保連接處無泄漏，密封良好。如有泄漏現象，應及時處理并重新連接。
對于大型或高壓力的籃式過濾器，可能需要額外的支架或吊架進行穩固支撐，以確保在運行時不會因為重力或振動而移位。
在安裝過程中，應注意保護籃式過濾器的不銹鋼鋼絲網，避免變形或損壞。如有損壞，應及時更換新的濾芯。
在試運行過程中，應注意觀察籃式過濾器的運行情況和過濾效果，如有異常現象應及時處理并查明原因。
總之，籃式過濾器的安裝需要遵循一定的步驟和注意事項，以確保安裝的準確性和安全性。通過正確的安裝和使用，籃式過濾器可以有效地過濾介質中的固體顆粒和雜質，保護下游設備和系統的正常運行。
