FL641H不銹鋼氣動放料閥在化工釜底應用案例

FL641H不銹鋼氣動放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

標準規范

1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008

FL641H不銹鋼氣動放料閥在化工釜底應用案例上展式與下展式區別

不銹鋼氣動放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

放料閥(Discharge Valve）主要用于反應釜，儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在器出口的殘留現象. 放料閥根據實際情況的需要，放料結構設計為提升和下降兩種工作方式。

一、卸料閥類型

反應釜底卸料閥是一種用于化工、石油、冶金、制藥等行業的重要設備，它通常安裝在反應釜或儲罐的底部，用于排放物料或進行取樣。根據不同的工作原理和結構設計，反應釜底卸料閥可以分為上展式、下展式和柱塞式等類型。

1.上展式卸料閥
上展式卸料閥的特點是閥瓣向上運動以打開閥門，這種設計使得在打開閥門時，閥門需要克服介質作用力，因此打開時的力矩較大。上展式卸料閥適用于有攪拌器的反應釜泄料閥，其結構設計為平底型，閥體為V型，可以有效消除工藝介質在容器出口的殘留現象。
2.下展式卸料閥
下展式卸料閥的閥瓣向下運動以打開閥門，這種設計使得在打開閥門時，運動方向與介質作用力相同，因此打開時的力矩較小。下展式卸料閥適用于框式錨式攪拌器的反應釜卸料，其結構設計也是平底型，但與上展式卸料閥相比，其安裝高度較小。

3.柱塞式卸料閥
柱塞式卸料閥按柱塞結構和運動方式分為升降桿和旋轉桿兩種結構形式。升降桿結構形式需要較大的安裝空間，但可以直觀地判斷閥門的啟閉和位置。旋轉桿結構形式安裝高度最小，在啟閉過程中柱塞只做旋轉運動，需要依賴啟閉位置指示器來判斷閥門的啟閉和位置。

二、卸料閥溫度傳感器

釜底卸料閥溫度傳感器是一種用于測量化工反應釜底部物料溫度的裝置，它通常與釜底卸料閥集成，以便在卸料過程中實時監控物料的溫度。這種傳感器對于控制化學反應過程、預防過熱和確保生產安全至關重要。

在市場上，有多種類型的釜底卸料閥溫度傳感器，它們可以根據不同的應用場合和介質要求進行選擇。例如，有些傳感器采用PT100防爆溫度傳感器，可以實現在線溫度監測和遠程中控室監測，以及對反應釜物料的溫度控制。此外，一些傳感器設計為與閥桿一體化，可以直接穿透閥體，將溫度傳感器放置在與物料直接接觸的位置，以確保溫度數據的準確性。

三、卸料閥的特點
反應釜底卸料閥的主要用途是安裝在反應釜、儲罐和其他容器的底部，用于排料、放料、取樣以及實現無死區關斷操作。這種閥門通過底部法蘭焊接或連接于容器底部，能夠有效地消除工藝介質在容器出口的殘留現象，確保物料的排放。反應釜底卸料閥的設計通?？紤]到了易于維護和清潔的需求，使得閥門在化工、食品、醫藥等行業的反應釜底部應用中非常廣泛。

四、FL641H不銹鋼氣動放料閥在化工釜底應用案例反應釜底卸料閥的選擇
選擇合適的反應釜底卸料閥時，您需要考慮以下幾個關鍵因素：
1.物料狀態：根據反應釜中物料的狀態（固體、液體或氣體）來選擇相應的卸料閥類型。例如，球閥適合固體物料（如粉料、顆粒料），而展閥（頂底閥）適合液體物料的出料。
2.溫度和壓力：不同材料的閥門能夠承受的溫度和壓力范圍不同。確保所選閥門的材料和設計能夠適應反應釜內部的工作條件。
3.耐腐蝕性：根據反應釜中使用的介質的化學性質，選擇相應的耐腐蝕材料，如不銹鋼或特殊合金，以延長閥門的使用壽命。
4.清潔和維護：選擇結構簡單、便于清潔和維護的閥門，以便于定期檢查和更換密封件，保持閥門的正常工作狀態。
5.自動化程度：根據操作的便捷性和安全性需求，可以選擇帶有氣動執行器的閥門，這樣可以實現半自動或全自動控制，減少人工操作風險。
6.安全性：確保所選閥門具有必要的安全特性，如防爆、防泄漏等，以保障操作人員和設備的安全。

一、FL641H不銹鋼氣動放料閥在化工釜底應用案例定義與功能

放料閥是安裝在反應釜、儲罐等容器底部的專用閥門，核心功能包括：

密閉排放：控制化學液體在密閉環境中反應，反應結束后精準排放料液。

無死區設計：閥瓣與容器底部吻合，消除介質殘留，避免污染或反應不。

適應多工況：可處理腐蝕性介質（如酸堿液）、含顆粒漿料或高粘度物料。

二、FL641H不銹鋼氣動放料閥在化工釜底應用案例結構與分類

1. 結構組成

核心部件：閥體、閥瓣（啟閉件）、密封圈、執行機構（手動/氣動/電動）。

特殊設計：

平底型閥體：防止物料沉積。

耐沖刷密封圈：表面硬度達HRC56-62，耐磨損、耐腐蝕。

2. 分類方式

按結構：

上展式：閥瓣上升開啟，需克服介質壓力，關閉力矩大。

下展式：閥瓣下降開啟，與介質作用力同向，操作更省力。

柱塞式/球閥式：適用于特定工況（如高頻啟閉或粘稠物料）。

按驅動方式：手動、氣動（彈簧復位/雙作用）、電動、液動。

按材質：不銹鋼（通用介質）、搪玻璃（耐強酸堿）、合金鋼（耐磨礦漿）。

三、FL641H不銹鋼氣動放料閥在化工釜底應用案例工作原理

介質流向控制：通過閥瓣位置切換流向（如三通放料閥可分流物料）。

操作邏輯：

上展式：開啟時閥瓣提升，關閉時需外力壓緊。

下展式：開啟時閥瓣下降，利用介質壓力輔助密封。

四、FL641H不銹鋼氣動放料閥在化工釜底應用案例應用領域

化工行業：排放酸堿液、漿料（搪玻璃閥耐腐蝕性強）。

制藥與食品：無菌卸料，符合GMP/FDA標準（衛生級設計）。

環保領域：污水處理污泥排放，耐顆粒磨損設計延長壽命。

礦業與冶金：礦漿、粉末輸送控制（耐磨材質）。

能源與石化：油品、氣體排放，耐高溫高壓（特殊材質）。

五、FL641H不銹鋼氣動放料閥在化工釜底應用案例優缺點分析

優點

密封性強：線密封結構，防止結疤和泄漏。

耐腐蝕/耐磨：搪玻璃、陶瓷材質適應惡劣工況。

操作靈活：支持手動、氣動、電動等多種驅動方式。

易維護：密封圈可快速更換，閥瓣裝配簡單。

缺點

耐壓有限：通?！?.6MPa，高壓工況需特殊設計。

耐溫限制：搪玻璃閥≤240℃，耐溫急變≤120℃。

成本較高：特殊材質或智能驅動版本價格較高。

六、FL641H不銹鋼氣動放料閥在化工釜底應用案例市場現狀與趨勢

市場規模：2025年中國排氣放料閥市場預計達350億元（2020-2025年CAGR約7%）。

驅動因素：

化工/石油行業需求占比超60%。

環保政策推動技術升級（如耐腐蝕、低泄漏設計）。

技術趨勢：

智能化：遠程監控、自動調節（如智能排氣放料閥）。

小型化/高效化：適應緊湊型設備需求。

FL641H不銹鋼氣動放料閥在化工釜底應用案例主要零件材質

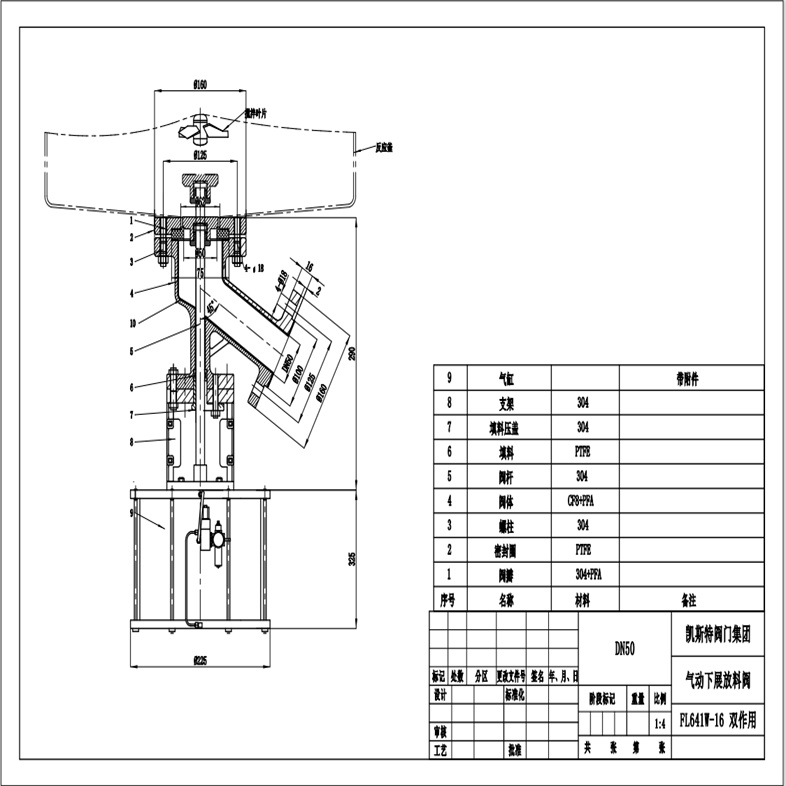

外形結構圖

FL641H不銹鋼氣動放料閥在化工釜底應用案例主要外形尺寸（上展式）

主要外形尺寸（下展式）

七、FL641H不銹鋼氣動放料閥在化工釜底應用案例安裝與維護

安裝要點

水平安裝：保持閥門全開位，避免介質殘留。

密封檢查：注潤滑脂驗證密封性，防止焊接高溫損傷。

防護措施：吊裝時避免閥桿或執行器受力。

維護建議

定期檢查：閥瓣、密封件磨損情況，及時更換。

清潔保養：清除閥體內部污垢，防止堵塞。

潤滑管理：操作前后補入潤滑脂，排空閥腔積水。

八、FL641H不銹鋼氣動放料閥在化工釜底應用案例定制化解決方案

針對特定需求，放料閥可提供以下定制選項：

耐磨耐腐蝕材質：陶瓷、合金鋼應對礦漿或化工介質。

防卡滯設計：振動輔助或錐形結構，解決粘稠物料堵塞。

溫控功能：集成加熱/冷卻系統，維持物料流動性（如塑料加工）。

衛生級設計：無縫隙、易清洗，符合食品/醫藥標準。

快開快關：緊急停機或物料切換場景，減少浪費。

總結：放料閥作為容器底部排放的關鍵設備，其設計需兼顧密封性、耐腐蝕性和操作便捷性。隨著工業自動化和環保要求的提升，智能放料閥和定制化解決方案將成為市場主流。用戶在選型時應根據介質特性、工況條件及維護需求綜合評估，以確保設備性能與生產安全。放料閥是工業生產中常用的一種設備，用于控制物料的流動。正確的安裝方法能確保其正常運作，提高生產效率。下面就來詳細介紹放料閥的安裝步驟。

一、準備工作

在安裝放料閥之前，需要做好充分的準備工作。首先，要確保所需工具和材料齊全，如螺絲刀、扳手、密封墊等。其次，要檢查放料閥的型號和規格是否與管道系統相匹配，以確保安裝后的密封性和穩定性。

二、選擇安裝位置

選擇合適的安裝位置對放料閥的正常運行至關重要。應選擇一個便于操作和維修的位置，并確保該位置能夠承受放料閥及其連接管道的重量。同時，要避免將放料閥安裝在可能受到外力沖擊或振動的地方，以免影響其密封性能和使用壽命。

三、安裝過程

1. 清理管道：在安裝放料閥之前，要先清理管道內的雜物和污垢，確保管道內部干凈。

2. 檢查放料閥：檢查放料閥的各部分是否完好無損，特別是密封面和閥門是否存在缺陷。

3. 安裝密封墊：在放料閥的兩端安裝密封墊，以確保安裝后的密封性。

4. 連接管道：將放料閥與管道連接起來，注意要確保連接牢固且密封良好。在緊固螺絲時，要均勻用力，避免造成放料閥變形或損壞。

5. 調試與測試：安裝完成后，要進行調試和測試。先手動操作幾次放料閥，檢查其開閉是否靈活，有無卡阻現象。然后進行壓力測試，檢查放料閥及連接處是否有泄漏現象。

四、安裝后檢查

安裝完成后，要對放料閥進行全面的檢查。首先，檢查放料閥及管道連接處是否牢固且密封良好。其次，檢查放料閥的操作是否靈活可靠。最后，進行實際的物料流動測試，確保放料閥能夠正常工作。

通過以上步驟，您就可以正確地安裝放料閥了。請注意，在安裝過程中要嚴格遵守安全規范，確保人身和設備安全。如有任何疑問或困難，請及時咨詢專業人員。
