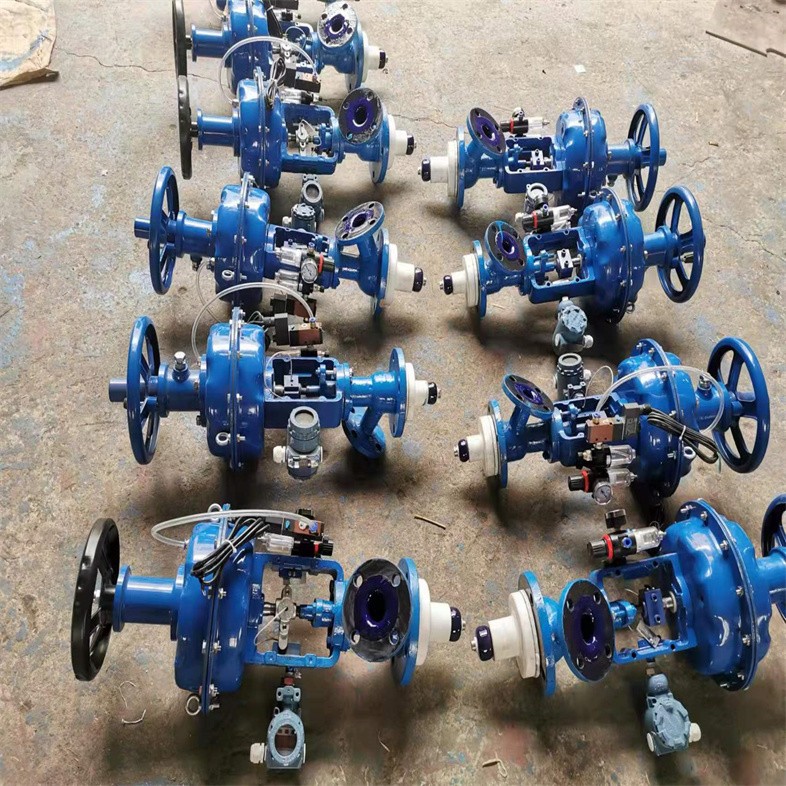

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例

HG5-16-79搪玻璃放料閥內襯搪磁玻璃是含高硅量的玻璃質釉，通過900℃左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕性能，能防止介質與金屬離子取代作用而影響污染制品，并且表面光潔、耐磨、有一定的熱穩定性。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。本文將深入探討一種廣泛使用的氣動執行器——彈簧膜片直行程氣動執行器，也常被稱作“執行機構"，詳細剖析其操作原理及實際應用。
接下來，我們將從整體上對執行器進行概述。
接下來，我們將探討執行器的分類方式。根據其能量來源，工業中使用的執行器可劃分為三大類：電動執行器、液動執行器和氣動執行器。
接下來，我們將深入探討各類執行器的特點與應用。首先，我們將聚焦于氣動執行器。這類執行器以壓縮空氣為動力源，通過氣缸或氣馬達等裝置實現線性或旋轉運動。它們廣泛應用于各種工業領域，如化工、石油、電力等，尤其在需要高精度控制和快速響應的場合下表現出色。然而，氣動執行器也存在一些局限性，如對空氣質量的依賴性較高，且在某些復雜環境下可能無法發揮性能。因此，在選擇和使用時需根據實際需求和條件進行綜合考慮。
本文將深入探討氣動執行器的運行原理和應用。氣動執行器巧妙地將壓縮空氣的能量轉化為各種運動形式，從而滿足不同工業領域的需求。氣動執行器根據其運動特性可分為多種類型，其中之一便是直行程執行器。這種執行器呈現出直線運動的特點。以氣動能量源為動力，推桿在氣缸內作直線往復運動，從而實現對各種工業任務的需求。

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例——角行程執行器

角行程氣動執行器則賦予物體圓周運動的能力。在齒輪齒條傳動系統中，其桿部被巧妙利用，以產生連續的旋轉動作。
角行程氣動執行器與直行程氣動執行器各具特色，操作方式亦有所不同。以下，我們將通過具體實例，深入探討角行程氣動執行器的兩種主要類型：葉片式和齒輪齒條式。
角行程氣動執行器可分為兩大類：葉片式和齒輪齒條式。接下來，我們將分別對這兩種類型的角行程氣動執行器進行詳細探討。

1）葉片式執行機構

葉片執行器呈現出一個圓柱形腔體，其內部軸心上配備了一個能夠自由移動的葉片。通過向葉片的一側施加氣動空氣壓力，可以驅動葉片在行程內進行旋轉動作。

角行程氣動執行器——葉片式執行機構

葉片式執行機構，又稱角行程氣動執行器，是一種常見的氣動執行機構類型。其結構特點在于一個圓柱形腔體內部，配備了一個可自由移動的葉片，通過氣動空氣壓力的施加，葉片能夠在行程范圍內進行旋轉動作。這種執行機構廣泛應用于各種工業自動化領域，實現精確的位置控制和動作執行。

2）齒輪齒條執行機構

齒輪齒條執行機構通過活塞與齒條齒輪的連接實現動作。當氣壓施加時，活塞與齒條會進行線性的移動，進而驅動小齒輪和傳動軸進行旋轉動作。這種執行機構在工業自動化中同樣有著廣泛的應用。
角行程氣動執行機構與齒條齒輪

直行程氣動執行機構是另一類重要的氣動執行機構，其中彈簧/隔膜式和活塞式是兩種常見的類型。
直行程氣動執行機構，作為另一類關鍵的氣動執行機構，同樣擁有多種類型。其中，彈簧/隔膜式和活塞式是這兩種廣為人知的類型，它們各自具有獨特的應用場景和優勢。

1）活塞式

活塞式氣動執行器是利用氣缸內的活塞來進行工作的。當施加氣壓時，活塞會受到向上的推力，從而產生移動。而當氣壓消除后，活塞則會在彈簧的作用下向下滑動，這種運動被稱作氣動收縮。此外，通過巧妙地調整彈簧、活塞以及氣源的配置，還可以實現氣動伸展的運動效果。
直行程氣動執行器中的活塞設計

在直行程氣動執行器中，活塞的設計至關重要。它利用氣缸內的活塞機構來驅動執行器的運動。當氣壓施加于活塞時，活塞會受到向上的推力，從而產生直線運動。而一旦氣壓釋放，活塞便會在彈簧的作用下向回滑動，實現氣動執行器的收縮功能。通過精心調整彈簧、活塞以及氣源的配置，還可以進一步優化氣動執行器的伸展和收縮效果。

2）彈簧與薄膜

彈簧/薄膜氣動執行器在工業過程控制閥的操作中應用廣泛，其工作原理值得我們深入探究。這種執行器的主要構成包括與執行機構桿相連的薄膜和板，而彈性膜片則被封閉在壓力密封的外殼之內。
直行程氣動執行機構的工作原理，主要依賴于彈簧和薄膜的相互作用。當氣壓進入外殼時，膜片會受到壓力的作用，這種壓力會隨著氣壓的增大而增大。由于膜片與彈簧相連，因此膜片上的壓力變化會導致彈簧受到的力也相應改變，進而推動推桿產生位移。
當氣壓降低時，彈簧會回縮，帶動隔膜產生相反方向的位移，從而驅動執行器閥桿將閥門移入或移出閥體。在氣開工作模式下，彈簧的彈力會迫使閥門保持關閉狀態。然而，當膜片上的氣壓產生的力足夠大時，它能夠克服彈簧的彈力，使閥門打開。此外，通過巧妙地重新安排彈簧的氣動供應，這種類型的執行機構還可以實現故障打開或故障關閉的功能。

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例工作中的彈簧與薄膜協同作用的執行機構
在執行機構的工作過程中，彈簧與薄膜發揮著至關重要的作用。薄膜受到氣壓的影響，其上的壓力會隨著氣壓的變化而改變，這種變化進而影響到彈簧的受力狀態。彈簧與薄膜的連接使得二者能夠協同作用，共同推動推桿產生必要的位移，從而實現執行機構的工作。
接下來，讓我們詳細了解一下連接到流量控制閥的典型彈簧/薄膜氣動執行器的工作原理。當PLC模擬輸出卡產生4～20mA的電流時，該執行器會推動閥門從全開狀態逐漸移至全關狀態。這一過程中，彈簧與薄膜的協同作用顯得尤為重要，它們共同確保了執行機構的順暢運行。
連接到流量控制閥的氣動執行器，其工作原理依賴于電流壓力轉換器或I/P信號調節器，該裝置能夠將4～20mA的電流精準地轉換為3～15psi的壓力。這一轉換過程對于確保執行器的順暢運行和閥門的精確控制至關重要。執行器是一種能夠驅動或操控某物移動的裝置。它通過接收某種形式的能量源，并將其轉化為機械運動，從而實現對物體的移動。在眾多執行器中，氣動執行器以其獨特的工作原理脫穎而出。它利用壓縮空氣作為能量來源，通過轉換器將這種能量轉化為直線或旋轉運動，進而驅動物體移動。具體來說，直行程氣動執行器主要包括彈簧/隔膜式和活塞式，而角行程氣動執行器則以旋轉葉片式和齒輪齒條式為代表。

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例氣動放料閥工作原理
??1、輕松轉動手輪,將切換手柄推移到(分)指示牌,即可進行氣動操作。
??2、當氣源進入電磁閥后,電磁閥自動開戾上(或下)輸氣口,電磁閥接通電源時,閥門自動開啟,斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。
??3、當氣源進入氣缸上部時,將活塞推向下部,即關閉閥門。
??4、當氣源進入氣缸下部時,將活塞推向上部,即開啟閥門。
??5、連續作業時,按上述作往返動力。
??二、手動放料閥工作原理:
??1、關閉氣源,在無氣源壓力下,輕松轉動手輪,逐漸使切換手柄推移至(合)指示牌,即可進行手動操作。
??2、轉動手輪,逆時針閥門開,順時針閥門關。

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例性能特點

1、具有光滑的表面。不易粘結物料、易清洗。
2、能耐一般無機酸、有機酸弱堿液（P≤60℃ PH≤12）以及有機劑介質。
3、耐熱性，允許在-30℃至+240℃間使用（耐溫急變小于120℃）。
4、絕緣性：玻璃料有良好的絕緣性，厚1mm的玻璃在2000伏的高壓下不會被擊穿而導電。
5、耐沖擊性：耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。

工作原理

HG5-16-79搪玻璃放料閥可分上展或下展式放料，上展式的手輪往右邊轉為關，往左邊轉為開，下展式的手輪往右邊轉為開，往左邊轉為關閉，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例適用范圍

外形結構圖

主要外形尺寸（上展式）

外形結構圖

主要外形尺寸（下展式）

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例安裝使用注意事項

1、凡與瓷面接觸的地方必須用石棉或四氟片等軟墊。使用工具不能與瓷面沖擊或摩擦，更不能用金屬工具鏟打。
2、在緊固螺絲時四周以等力上緊，防止瓷面受力不勻而裂瓷。放料閥絲桿要經常保持潤滑、防止生銹。
3、流經介質只能是液態，不得有硬顆粒混入液體內，防止瓷面起毛或堵塞，以及開啟失靈等等。
4、在安裝時應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
5、在搪瓷面的各部密封件應保持中心位置。壓力均勻，以防泄漏。
6、使用時如發現有漏，應立即檢查密封裝置是否確當、不能用鐵棍、桿把手輪硬扳緊，以免損壞零件。
7、出料當受阻塞時，可以使用金屬桿或硬性工具疏通，不得使用金屬桿或硬性工具。
8、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
9、根據介質性能及使用期，應經常檢查閥體頸部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
10、若發現瓷面有損壞時應立即停用。可用專門涂料修補患處，或委托有關生產單位重新現做搪瓷。

HG5-16-79化工釜底氣動搪玻璃放料閥應用案例

一、支架安裝

搪瓷放料閥門需要安裝在支架上，支架需要有足夠的穩定性和承重能力。在安裝支架時，應將支架固定在所需位置，并保證支架水平。對于較大型號的搪瓷放料閥門，支架應采用鋼結構的焊接方式加固。

二、法蘭連接

搪瓷放料閥門采用法蘭連接方式，必須選擇正確的法蘭標準和型號，確保法蘭和閥門連接緊密、無泄漏。在安裝過程中，應清洗法蘭連接的表面，避免雜質和塵埃進入螺栓和螺母之間，影響密封性能。

三、密封件安裝

搪瓷放料閥門的密封件通常采用軟質密封墊圈或金屬接觸式密封結構，密封件安裝需要在清洗法蘭連接表面后進行。在安裝密封件時，應注意密封面的方向，避免錯誤造成泄漏。

四、操作機構安裝

搪瓷放料閥門可以選擇手動或自動操作機構，不同的操作機構需要安裝的方式也不同。手動操作機構需要安裝手輪或手柄，自動操作機構需要安裝電機和控制器。在安裝操作機構時，應注意操作機構與閥門的連接方式和方向，確保操作機構的正常啟動和控制。

五、安全檢查

在安裝完成后，應進行安全檢查，包括法蘭、密封件、支架、操作機構等的連接情況是否牢固，密封性能是否良好，操作機構能否正常啟動以及閥門是否有損壞等方面。檢查無誤后，方可投入使用。

總之，搪瓷放料閥門的正確、安全的安裝，對于運行和使用該設備具有至關重要的作用。在安裝過程中務必嚴格遵守相關安裝規范和操作標準，確保設備的正常、安全運行。

??三、HG5-16-79化工釜底氣動搪玻璃放料閥應用案例氣動執行器的日常維護工作:
??1、氮源應保持干燥和清潔,定期對過濾器進行放水。
??2、保持氮源壓力正常(0.4~0.7Mpa),電氣部分的電源信號無短路或斷路故障,防止水,保證電磁閥和回信開關正常工作。
??3、在正常工作情況下,每月檢驗一次,每年檢修一次。
??四、手動帶氣動放料閥 注意:
??1、氣動操作時,必須將切換手柄推移至(分)指示處,切莫使手柄 處于分合不明的狀態,否則,將會損壞內部機件。
??2、嚴禁敲打或撞擊手柄。
??五、手動帶氣動放料閥安裝時應注意以下事項:
??1、保持閥瓣于封圈密封面無污垢、泥沙.。
??2、檢查填料于活塞是否密封良好, 不得私自拆裝,要技術人員的指導下。
??3、氣缸拆下長時間不用時,所有加工表面應涂防銹油,進、排氣口應加防塵堵塞。
??六、在手動帶氣動放料閥安裝后進行管路強度試壓時閥瓣必須修全部開啟:
??1、安裝前應仔細核對使用情況是否與本閥門性能相符。
??2、檢查各部件是否擰緊。
??3、應保證在工作、維護和更換上的方便。
